Sound PROでデジタル入出力(SPDIF)

基本的に手抜き…じゃなくて手間を掛けずに制作するのがNG Tech.のモットーです。
とりあえず動作は確認しましたが、技術的に正しい保証はできませんし、ハードウェアに致命的な損害を与える可能性もあります。
制作には自己責任で行いましょう。
なお制作には、秋月電子の光送受信パーツセットおよびそのデータシートを参考にしました。

---

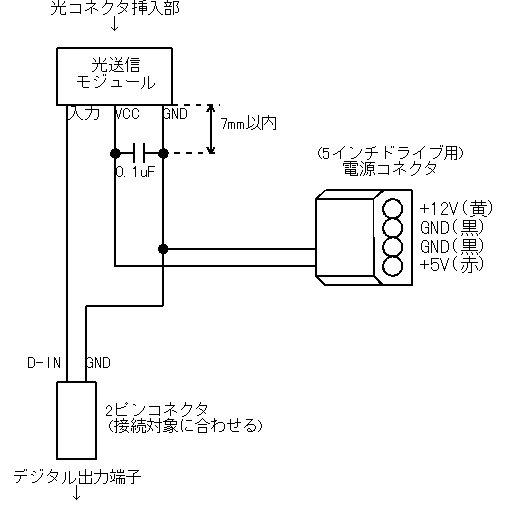

光デジタル出力ケーブルの制作

(NG Scene Preview1から)
使用パーツ

光送信モジュール	TOTX178A	光受信モジュール、0.1uFセラコンx2、4.7uインダクタとセットで700円
0.1uFコンデンサ	積層セラミック
電源コネクタ	CPUファンを流用(^^;	486円
2ピンコネクタ	PCケース用LEDを流用(^^;	50円ぐらい？

一年ほど前CD-ROMのデジタル端子用に作った物がそのまま使えました。
'97夏コミ(コミックマーケット)で展示していたものです。 けっこう製作依頼があったっけ…。
CPUファンは12V動作のものが多いので気をつけましょう。

---

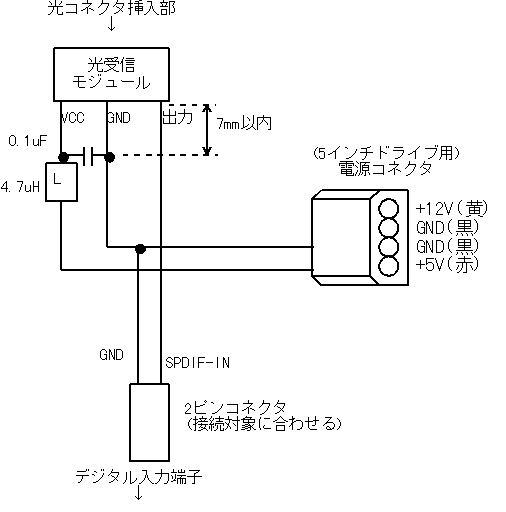

光デジタル出力ケーブルの制作


使用パーツ

光受信モジュール	TORX178A	光受信モジュール、0.1uFセラコンx2、4.7uインダクタとセットで700円
0.1uFコンデンサ	積層セラミック
4.7uHインダクタ	アキシャルリード型
電源コネクタ	電源2分岐コネクタを流用(^^;	300円ぐらい？
2ピンコネクタ	PCケース用LEDを流用(^^;	50円ぐらい？

送信ケーブルを参考に作ってみました。
手抜きだけれど、動いているからいいか…。

---

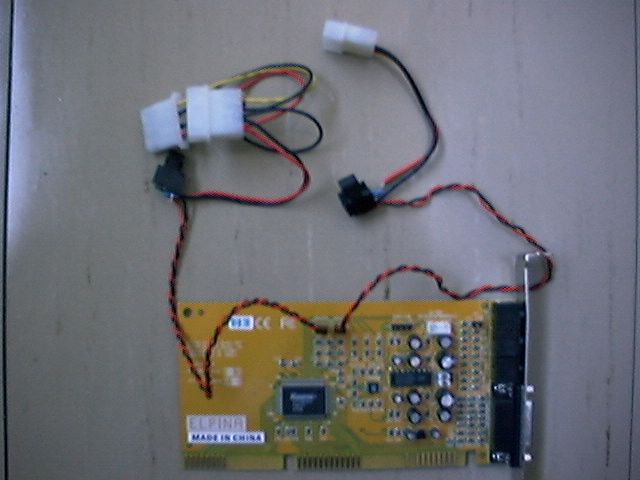

制作例の写真


総額約¥5Kのデジタル入出力セット。
左側が出力、右側が入力です。 しかし恥ずかしい写真ですな…。
なお、まともに作る時にはシールド線を使い、バッファぐらい奢ってあげましょう。

---
